- Transceptor Kenwood TS-930S -
Componentes de la estación de EA4YD
La estación de un radioaficionado es algo "vivo", es decir, está en
constante evolución.
Es por esto, que mi estación hoy es la que voy a describir, pero hay
muchas posibilidades de que dentro de un mes, haya cambiado alguno de sus elementos.
Bandas de HF

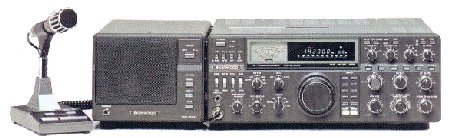

- Transceptor Kenwood TS-930S -
No voy a decir que es el mejor equipo hasta ahora construido. porque seguro que alguno se resgaría las vestiduras. :-)
La verdad es que he tenido y tengo otros equipos y he utilizado en casa de otros colegas otros
equipos y cada día me gusta más éste.
Recibe desde 100 KHz hasta 30 MHz y transmite en todas las bandas de radioaficionado
entre la de 1,8 y la de 28 MHz.
Tiene un "Notch" (grieta en el paso de banda), un "Noise blanker"
(eliminador de ruido), un "Variable Bandwidth Tunning" (ancho de banda variable,
en CW) y un "Slope tune" (desplazamiento del flanco anterior y/o posterior en
banda lateral) que combaten de forma definitiva cualquier tipo de interferencia en
recepción.
En la recepción de CW, tiene además un "AF Tune" (sintonización de
audiofrecuencia) y un "Pitch" (selector de tono) que hacen comodísima la
recepción en este modo.
En resúmen, hay equipos más modernos, más bonitos y con más botones, pero, ¿realmente
son mejores? Pues a lo mejor si, pero "nosotros" nos hemos acostumbrado el uno al otro.
-

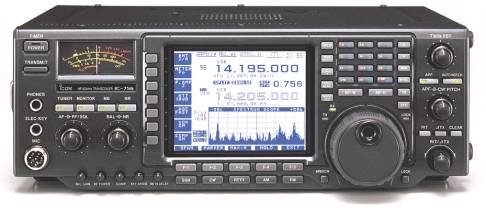

Transceptor Icom IC-756 -
Éste es otro buen equipo de los que han llegado a mis manos.
Recibe de forma contínua desde 30 KHz hasta 60 MHz y emite en las bandas de HF más en la de 6 metros (50 MHz).
Es un equipo equipado de una pantalla LCD de 4,9 pulgadas, en la que presenta una gran cantidad de información tanto sobre el estado de la banda en la que está, como sobre el estado del propio equipo (modo, ancho de banda de cada F.I., frecuencia, hora, antena seleccionada, modo del AGC, gráfico del paso de banda, posición del medidor analógico y un largo etcétera de información).
Su receptor tiene buena sensibilidad y selectividad. Su "Noise Blanker" no es como el que tiene el TS-930S.
Tiene hermanos mayores, que dicen (no los he probado, pero es lógico), que son mejores. Desde luego tienen más colores y botones.
NOTA: Este equipo tiene un fallo de origen, que consiste en que con el tiempo (no demasiado), la pantalla se llena de rayas horizontales, haciendo inútil el equipo.
Es decir, con el equipo nuevo, lo tienes que tirar a la basura, Icom no tiene una solución para este problema y "pasa" del tema.
Es una razón más que suficiente, desde mi punto de vista, para no volver a comprar un Icom en toda mi vida.
- Transceptor Yaesu FT-817 -
En dos palabras: "Una joya".
Es pequeño, pesa poco, tiene un receptor bueno, es completamente autónomo (lleva batería interna)...
Un capricho.
Sus medidas son: 13,5 cm. de ancho, 3,8 cm. de alto y 16,5 cm. de fondo. Su peso (con pilas incluidas) es de 1,17 Kg. Es decir, se puede llevar en el bolsillo de la chaqueta.
Emite en todas las bandas de HF, en 50, 144 y 430 MHz, en AM, SSB, CW, FM y naturalmente modos digitales (RTTY, Packet 9k6 y 1k2, PSK31,...).
Recibe continuo desde 100 KHz hasta 56 MHz, desde 108 hasta 154 MHz y desde 420 hasta 470 MHz en todos los modos y desde 76 hasta 108 en WFM (FM ancha).
"Tropecientas" memorias, analizador de espectro, exploración programable de memorias y de banda, controlable por ordenador, manipulador electrónico, VOX, RIT, desplazamiento de FI, Noise Blanker,...
¿No es para volverse loco?
Explicar todas las funcionalidades de este equipo, no es el objetivo de esta página, pero si estás interesado, aquí tienes un folleto en formato PDF. Si quieres más información, puedes leer el manual de operación.
¡Atención! Attention! Atenção! Attenzione! Aufmerksamkeit! Aandacht!: Este equipo es sólo para Radioaficionados, es QRP.

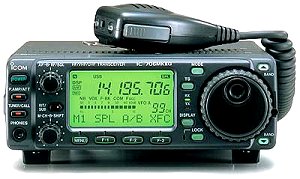

- Transceptor Icom IC-706MKIIG -
Es un equipo que podemos denominar "práctico".
No es ninguna maravilla, pero lo tiene todo y funciona bien.
Todas las bandas, todos los modos, se puede utilizar como equipo fijo, se puede utilizar como equipo móvil, se puede separar el frontal del resto del equipo lo cual en caso de problemas de espacio, esta opción resulta interesante.
Recibe continuo desde 30 KHz (utilizable desde 500 KHz) hasta 200 MHz y desde 400 hasta 470 en todos los modos.
Para utilizarlo en V/UHF en banda lateral es, prácticamente indispensable, ponerle el TCXO, opción CR-282.
Si no lo trae (no lo traen todos los equipos), es también interesante ponerle el DSP, opción UT-106. Si se va a mover con cierta frecuencia, es necesario también ponerle el asa (me parece miserable que no venga de fábrica puesta), que es la opción MB-72.
Antenas HF
- Antena vertical Butternut HF6V para las bandas de 10, 15, 20, 30, 40 y 80 metros, las
bandas de 12 y 17 metros las utilizo sin grandes dificultades con acoplador, naturalmente
su rendimiento en estas dos bandas es bajo. Aunque no es una cúbica, me ha
dado muchas y grandes satisfaciones. La pobrecita está bastante vieja (tiene unos 20 años), pero al precio que están, tendré que arreglarla un poco y esperar que dure otros 20. :-)
- Gracias al acoplador, también utilizo a veces un trozo de hilo (no se si se le puede
llamar dipolo), con una longitud indeterminada y alimentada donde coincidía con su punto
de fijación. O sea, un aborto de antena. :-)
Bandas de VHF y UHF

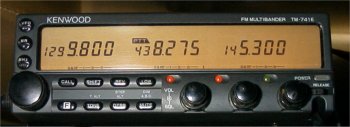

- Transceptor Kenwood TM-741E -
Un equipo estupendo con las bandas de 144, 430 y 1.200 MHz.
Trabaja sólo en FM, y tiene una potencia máxima de 50, 35 y 10 vatios y mínima de 5, 5
y 1 vatios en cada una de sus bandas.
Recibe simultáneamente (y muy bien) en las tres bandas y emite en cualquiera de ellas mientras recibe
en las otra dos.
Aunque el equipo está diseñado para su utilización en móvil, yo lo utilizo
exclusivamente en fijo.
Este equipo está conectado a una antena tribanda vertical a través de un triplexor.
- Transceptor Icom IC-120 -
Equipo para la banda de 1,2 GHz, sólo FM, sólo 1 W. Tiene una gran "oreja".
Lo utilizo con una antena de cuarto de onda, (un hilo de cobre de 6 cm. soldado sobre un conector BNC, atornillado sobre una plaquita de aluminio) y un coaxial de antena de TV.
Es increible el rendimiento del vatio con los 6 cm. de hilo.
- Transceptor Standard C500 -
Este portátil es bi-banda, 144 y 430 MHz, tiene buena oreja, no puede recibir simultáneamente las dos bandas y lo normal... función de búsqueda, memorias, etc.
- Transceptor Kenwood TH-F7E -
Este portátil es bi-banda, 144 y 430 MHz y receptor de cobertura general, al menos ésta es la teoría.
Este equipo es tan particular, que he decidido que se merece una página exclusiva para él.
¡Vendido! Ahora tengo un Icom IC-E91, ese es otra cosa.
- Transceptor Icom IC-E91 -
Ëste es un portátil bi-banda, 144 y 430 MHz y receptor de cobertura general de 0,495 a 999.990 MHz.
Recibe bien y emite bien, le echo en falta que el receptor no suba a 1,3 GHz y la guinda sería que tubiera banda lateral, pero...
Por lo demás, todo bien, miles de memorias, varias formas de búsqueda, etc. Tiene una pantalla amplia y clara. El teclado, dentro de sus posibiliades, también es cómodo. Pantalla y teclado tienen iluminación.
En 2 metros tiene 0,14 µV de sensibilidad y en la banda de 70 cm. tiene 0,16 µV para 12 db SINAD y una selectividad de más de 50 dB. En emisión proporciona 5 y 0,5 vatios en ambas bandas.
Este equipo tiene la particularidad de venir preparado para comunicación digital, de acuerdo con el protocolo D-Star, el que esté interesado, sólo tiene que ponerle una plaquita interna (opción UT-121).
Antenas VHF y UHF
- Antena direccional Tonna para 144 MHz
- Antena direccional J-beam para 430 MHz
- Antena direccional "Tomasita" para 1200 MHz
- Antena vertical bibanda.
- Antena vertical tribanda.
Equipos auxiliares

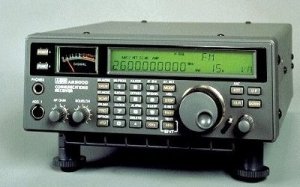

- Receptor AOR AR5000 -
Este chisme es "la joya de la corona".
Se trata de un receptor que recibe desde 10 KHz hasta 2,6 GHz de forma continua, en saltos
programables entre 1 Hz y 1 MHz, con AM, FM, SSB, y CW, con filtros de 3, 6, 15, 30, 110 y
220 KHz (opcional 500 Hz), es decir, un receptor que lo oye todo y lo oye bien.
- Receptor AOR AR-8200 -
El portátil de AOR.
Este receptor recibe desde 500 KHz hasta 2,040 GHz de forma continua, en saltos
programables de frecuencia múltiplo de 50 Hz, incluyendo el salto especial nuevo
de 8,33 para la banda aérea, con AM, FM, SSB, y CW.
Con limitador de ruidos y atenuador. Un buen chisme.
- Receptor AOR AR-3000A -
Un clásico de AOR.
Este receptor recibe desde 100 KHz hasta 2,036 GHz de forma continua, en saltos
programables entre 50 y 999,95 Hz, con AM, FM, WFM, SSB, y CW.
Con 400 canales de memoria y una velocidad de búsqueda de 50 saltos por segundo. Un buen receptor.

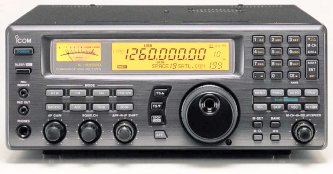

- Receptor Icom IC-R8500 -
Este chisme es "otra joya de la corona".
Se trata de un receptor muy bueno, que recibe desde 100 KHz hasta 2 GHz de forma continua (especificaciones garantizadas desde 100 KHz hasta 1 GHz y desde 1,24 hasta 1,3 GHz), en AM, FM, SSB, y CW.
- Receptor ICOM IC-R2 -
El más pequeño todavía.
Este receptor tiene 2 ventajas importantes:
1.- Su tamaño y peso => 58x86x27 mm. y 170 gramos con baterías y antena.
2.- Su ligerísima sordera que permite una recepción muy limpia en las grandes ciudades,
donde normalmente los equipos tienen "excesiva" sensibilidad, por lo que se
escucha lo que no se quiere oir... Sordera por otra parte, que en las frecuencias
superiores desaparece, por lo que recibe en la banda de 1,2 GHz maravillosamente.
Recibe desde 495 KHz hasta 1,31 GHz de forma continua, recibe en AM, FM, y WFM en saltos
programables entre 5 y 100 KHz, triple conversión, 400 canales de memoria, 50 canales de
límites de búsqueda, etc.
Un maravilloso capricho...
Receptor substituido por el IC-R5 que, aunque no he tenido ocasión de probarlo, se supone que es mejor.
Bueno, ya ha salido el IC-R6, no paran...
Artilugios varios
Micrófonos, TNC, acopladores de antena, cargas artificiales, vatímetros y medidores de ROE, soldador, destornillador, en fin, todo lo que hay normalmente en un "garito" de radioaficionado.
El baúl de los recuerdos
Después de llevar algunos años en la radio y especialmente si te gusta coleccionar "chismes", te encuentras con una serie de equipos que, aunque no se utilizan, son "como de la familia".
Aquí os presento algunos de los míos.
- Línea Collins -
Este equipo es un antojo que he tenido. Desde hace muchos años deseé tener el "Rolls
Roice" de los equipos y hace poco, tuve la ocasión de comprar uno. No lo uso,
pero "mola".
Además del KWM-2, tengo el altavoz con fuente modelo 516F-2 y la consola modelo 312B-4 que incorpora altavoz, vatímetro direccional (con escalas de 200 y 2.000 vatios) y adaptador telefónico.

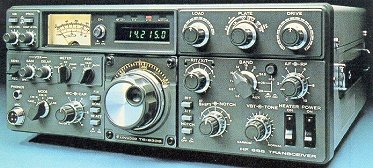

- Kenwood TS-830S -
Otro equipo legendario.
Un equipo estupendo con las 10 bandas de aficionado, con un receptor muy bueno, con VBT (variación del ancho de banda de los filtros de FI), Notch, Noise-blanker, desplazamiento de FI, procesador de micrófono por RF, monitor,... todo lo necesario para una operación agradable en HF.

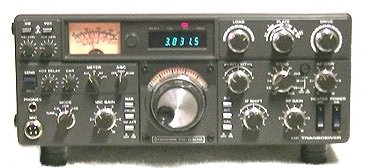

- Kenwood TS-530S -
Y su hermano "pequeño".
Equipo muy parecido al TS-830. Es de conversión simple, no tiene VBT, control de tono y pocas cosas más.
Es mi equipo base en el QTH de veraneo.

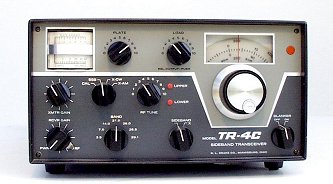

- Drake TR-4C -
Todo válvulas.
Veinte válvulas, cinco transistores y catorce diodos. 80, 40, 20, 15 y 10 metros. Fantástico equipo de la "edad de piedra". Una de las recepciones más limpias que se pueden escuchar, incluidas las de los equipos de muchas campanillas aparecidos últimamente.
Y en invierno, ventajas adicionales. :-)

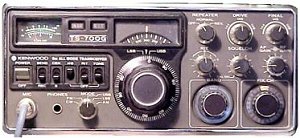

- Transceptor Kenwood TS-700G -
Magnífico y prehistórico equipo para la banda de 144 MHz.
Trabaja en FM, BLU y CW y tiene una potencia de 10 vatios.

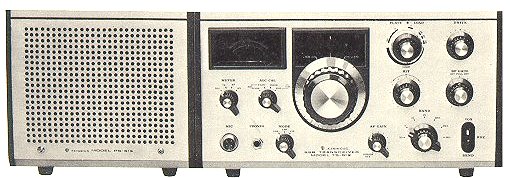

- Kenwood TS-515 -
Un Kenwood "casi todo válvulas".
Lo compré por cuestiones de curiosidad. En el transporte se "murió" y lo tengo a la espera de quirófano...
80, 40, 20, 15 y 10 metros, en BLU y CW.

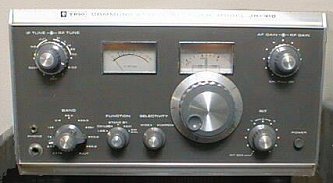

- Trio JR-310 -
Mi primer receptor comercial.
Muchas horas de "vuelo"...
