Cosas del TS-830S

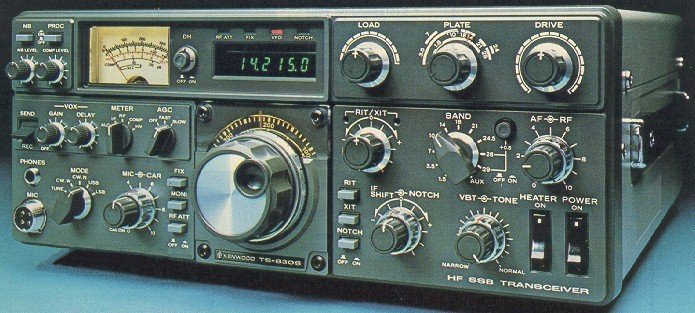

Fantástico transceptor de principios de los 80. Es uno de esos equipos de referencia, que marcan un hito en los equipos de radio.

El problema del conmutador de bandas

Uno de los pocos problemas de este equipo, es la rotura de un acoplador de plástico que une la parte anterior con la posterior del eje del conmutador de bandas. En realidad es un problema común en otros equipos Kenwood que también usan este tipo de acoplador.

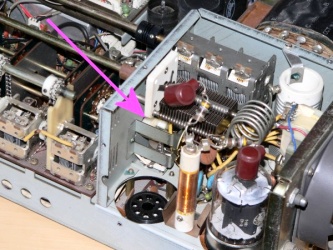

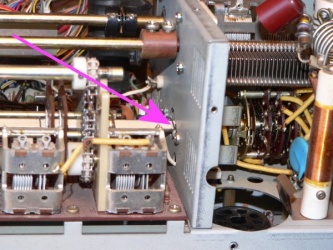

Entrada del eje en la caja del paso final.	Acoplador de plástico que aisla el eje del conmutador.

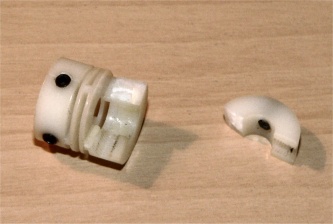

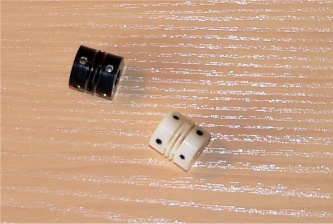

Acoplador roto	Acopladores nuevos

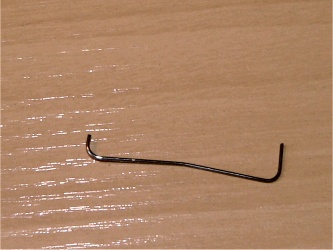

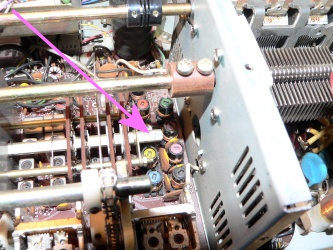

Muelle plano	Eje desplazado hacia afuera

El presupuesto del servicio oficial de Kenwood en Madrid ronda los 200 euros, más de 32.000 pesetas para los que no nos hemos adaptado al euro. :-)

Cómo evitar este robo:

1. Comprar un acoplador nuevo, (referencia Kenwood D22-0409-05 y precio menor de 10 €)
2. Subirse las mangas de la camisa.
3. Coger un destornillador de estrella.
4. Coger una llave allen de 1,5 mm.
5. Quitar las cubiertas (inferior y superior) del equipo.
6. Quitar la cubierta de la caja del paso final.
   ¡Atención! Puede haber alta tensión, hay que hacer un corto entre el "pitorro" de una válvula y masa.
7. Quitar la lámpara 6146 que está delante del acoplador roto
8. Aflojar los tornillos del acoplador a cambiar.
9. Quitar el muelle plano del eje, sujeto en el lado exterior de la caja del paso final.
10. Tirar con cuidado del mando del conmutador de bandas, hasta que el eje salga unos centímetros de la caja del paso final.
11. Quitar el acoplador roto.
12. Sujetar en el extremo del eje, el acoplador nuevo.
13. Volver a introducir el eje (con el acoplador en su extremo), en el agujero de la caja del paso final, hasta que se introduzca el acoplador en la parte posterior del eje.
14. Atornillar el acoplador nuevo sobre la parte posterior del eje del conmutador de bandas.
15. Volver a poner la lámpara 6146 que se había quitado.
16. Cerrar y atornillar la tapa de la caja del paso final.
17. Volver a poner el muelle plano en la pared de la caja del paso final.
18. Cerrar y atornillar las cubiertas del transceptor.
19. Abrir una cerveza y disfrutar de un TS-830S como nuevo.

The TS-830S Survival Guide

DL9AI ha hecho una recopilación fantástica de información sobre este equipo, que ha nombrado como "The TS-830S Survival Guide" (Guía de supervivencia del TS-830S) y que es "imprescindible" tener.

El único problema para los que no sabemos inglés, es que está en ese idioma.
